電気配線

　このレイアウトでは、本線と側線の２系統の給電になります。線路を小釘で固定して、走行電源の配線を行います。


DCフィーダからの配線を下に逃して

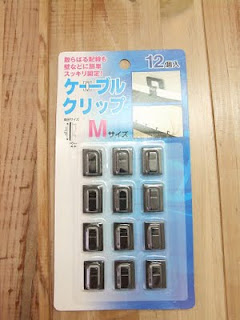

100円ショップで買った固定具で


固定しました。ポイント駆動線はガムテでまとめておきました。


スイッチボード裏面。半田付けが下手なだけでなく、鏝を振り回しているうちにボードを溶かしてしまいました0rz


側線の最末端部分。片ギャップを設置して2列車(2動力車)留置を目論む。

　自分でも設置すべきか迷った部分ですけれど、S280レール1本で済むところをS140レール2本を敷設して片ギャップを設けて、2動力車留置を目論んでみました。末端部はTomixのジョイントを引き抜いて、電源コードを半田付けしたKATO固定式線路用のジョイントを差し込みました。かなり不恰好ですが、この上に車止めを作って、カモフラージュする予定です。

　さて、DCフィーダをどのように処置しましょうか。レールへの給電を確保しなければならないので、むやみに塗装するわけにはいきません。実感と模型の両立を求めて悩みは続きます。
